BikeAdjust mit dem Q4/5

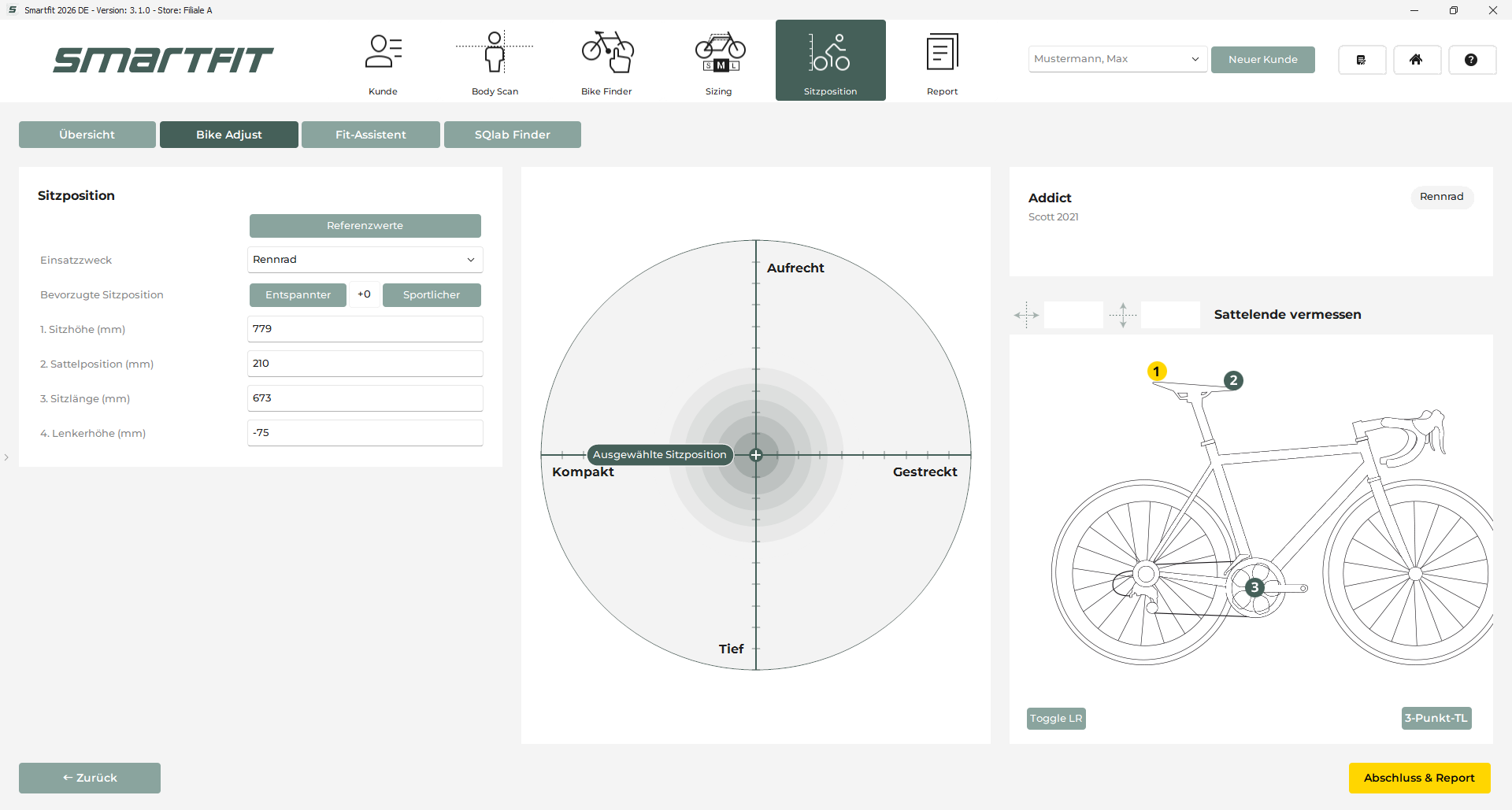

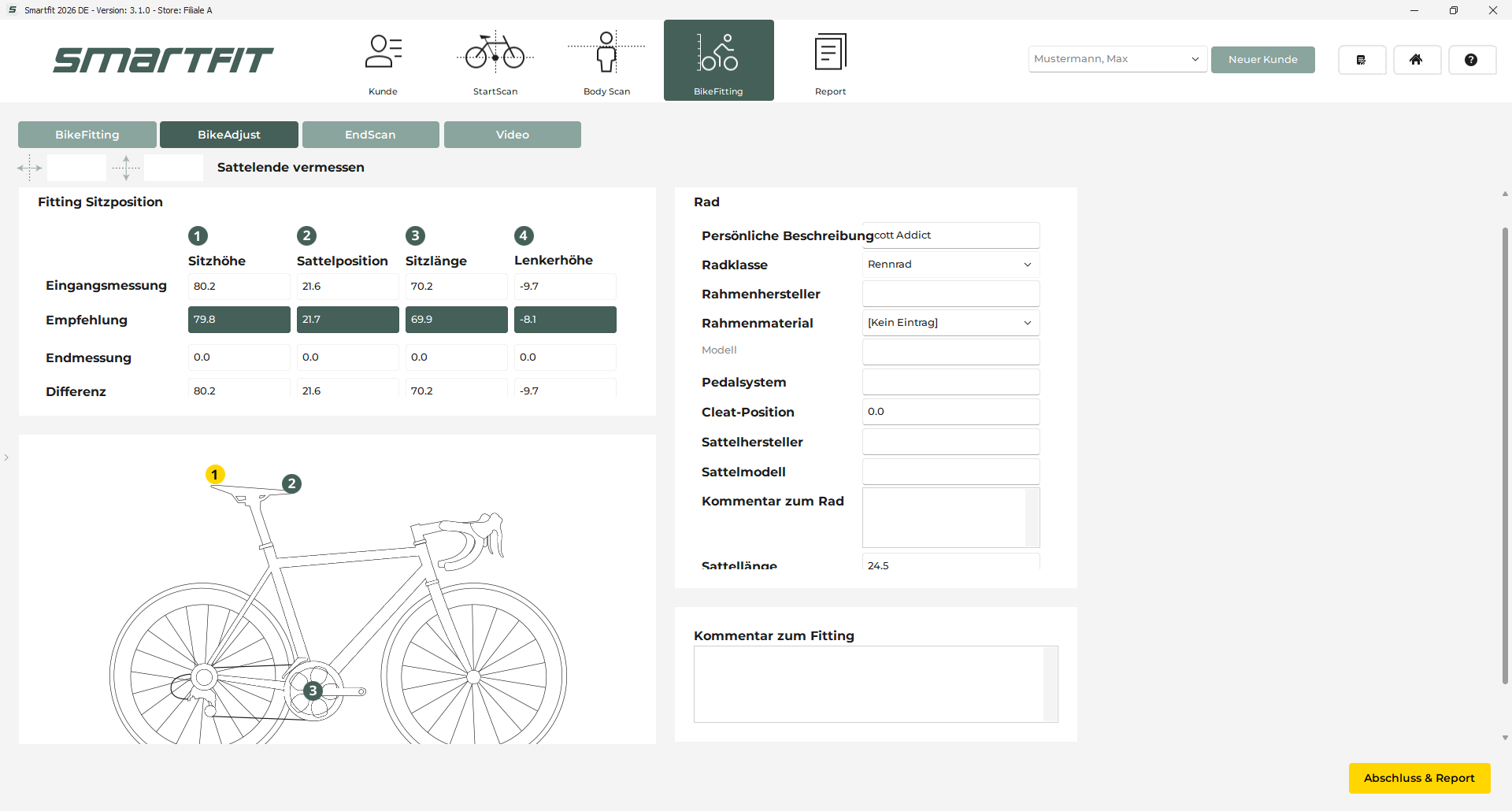

Der BikeAdjust kann entweder im Sizing- oder im Fitting-Workflow stattfinden. Er dient dazu, die ausgewählte Sitzposition auf das Fahrrad zu übertragen. Hier wird zuerst die aktuelle Position des Rades bestätigt und anschließend Sattel und Lenker eingestellt.

Sattel und Tretlager vermessen

Die Geometrie des Rades ist bereits bekannt, da sie entweder im Sizing in der Datenbank ausgewählt oder im Fitting direkt angelegt wurde. Das Rad muss daher nicht erneut komplett eingelesen werden, es muss nur die genaue Position des Rades auf dem System festgelegt werden. Dafür werden Position des Sattels und der Tretlagermitte benötigt.

Bewege das Rad nicht mehr, nachdem du seine Position im BikeAdjust anfänglich eingelesen hast.

Stelle das Fahrrad mit Vor- oder Hinterrad in die Hinterwand (standardmäßig kommt das Hinterrad in die vertikale Aufnahme). Das andere Rad kann mit dem Schieber ebenfalls festgemacht werden.

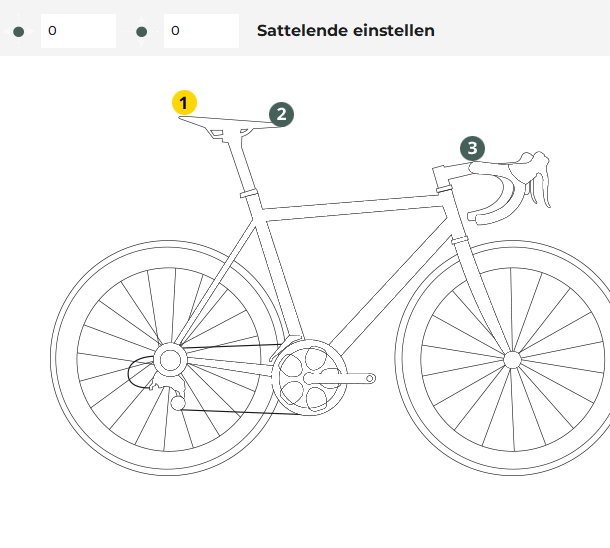

Beachte für den scan die Anweisungen der Software. Miss immer den gelb eingefärbten Messpunkt in der angezeigten Übersicht. Drücke dazu den grünen Button am Laserarm.
Der erste Messpunkt ist das Sattelende. Achte darauf, dass der vertikale Laser genau das Ende des Sattels markiert.
Als zweiten Messpunkt miss die Sattelspitze. Achte darauf, dass der vertikale Laserstrahl die Sattelspitze markiert.
Als dritten Messpunkt wird die Tretlagermitte vermessen. Bei einer offenen Kurbel ist diese ganz einfach durch das Loch in der Kurbel zu erkennen. Für eine geschlossene Kurbel nutze die 3-Punkt-Messung mit Hilfe des Buttons 3-Punkt-TL. Dabei müssen drei Punkte an der Kurbel markiert werden. Diese Punkte haben alle den gleichen Abstand zur Tretlagermitte und liegen damit auf einem Kreis darum.

Rad einstellen

Jetzt da die Position des Rades eingelesen ist, können Sattel- und Lenkerposition angepasst werden.

Über der Abbildung werden jetzt zwei Zahlenfelder angezeigt. Hier steht der vertikale und horizontale Abstand des Lasers zu dem Punkt, der eingestellt werden soll. Um einen Punkt einzustellen, bewegst du den Laser vertikal, bis die richtige Höhe erreicht ist und fixierst den Laserarm mit der Kurbel. Danach kannst du horizontale Ausrichtung einstellen. Stelle das Rad auf den so erreichten Punkt ein und bestätige dies mit dem grünen Button am Laserarm. Damit springst zum nächsten Punkt.
Als erstes wird das Sattelende eingestellt. Dabei gilt: Der vertikale Laserstrahl soll auf die Hinterkante des Sattels treffen. Der horizontale Laserstrahl soll auf der Oberseite des Sattels an der breitesten Stelle liegen. Die breiteste Stelle des Sattels ist dort, wo die Sitzknochen aufliegen.
Als zweites wird die Sattelspitze eingestellt. Wie bei der Einstellung des Sattelendes gilt auch hier: Der vertikale Laserstrahl soll auf die Sattelspitze treffen. Der horizontale Laserstrahl soll auf der Oberseite des Sattels an der breitesten Stelle liegen.

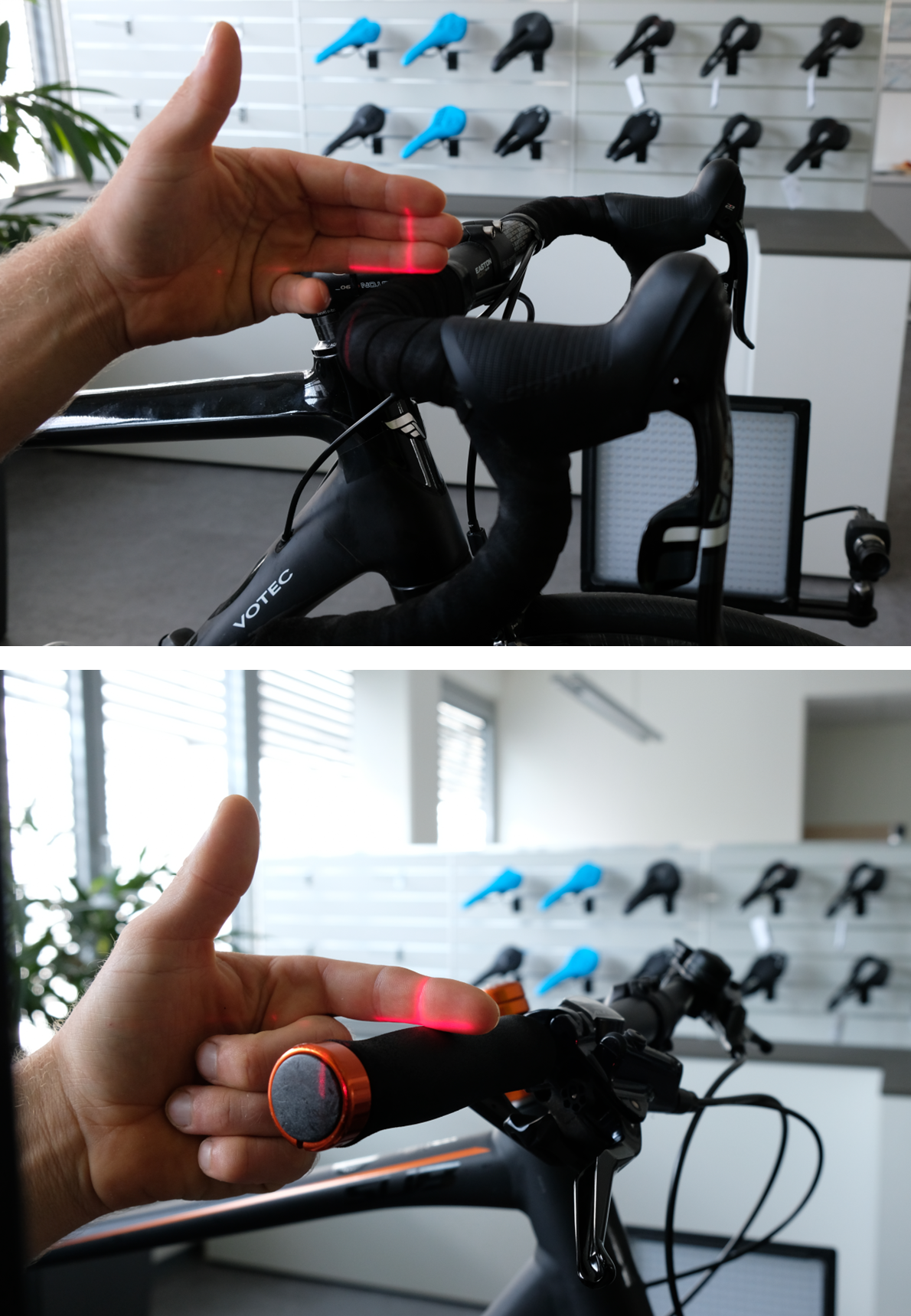

Zuletzt stellst du den Lenker so ein, dass das Laserkreuz auf der Oberkante des Lenkers liegt. Bei Mountainbikes und Trekkingrädern befindet sich der Messpunkt auf der Oberkante des Griffs.
