Fitting - StartScan/EndScan
Bevor im BikeFitting an einem Fahrrad Änderungen vorgenommen werden, muss zunächst im StartScan die Ausgangseinstellung des Rades aufgenommen werden. Um die im Fitting vorgenommenen Änderungen aufzuzeichnen, wird die finale Einstellung des Rades im EndScan aufgenommen. In beiden Scans wird gleich vorgegangen.
|
|
|

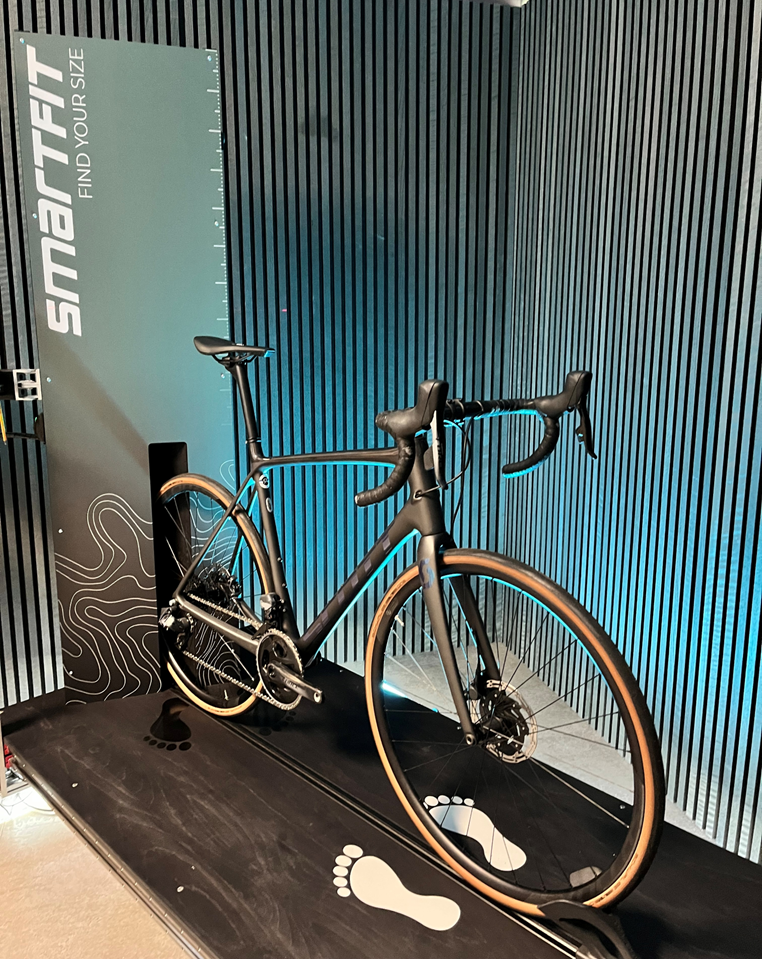

Stelle das Fahrrad mit Vor- oder Hinterrad in die Hinterwand (standardmäßig kommt das Hinterrad in die vertikale Aufnahme). Das andere Rad kann mit dem Schieber ebenfalls festgemacht werden. Die Orientierung des Rades kann mit Toggle LR geändert werden
|
|
|

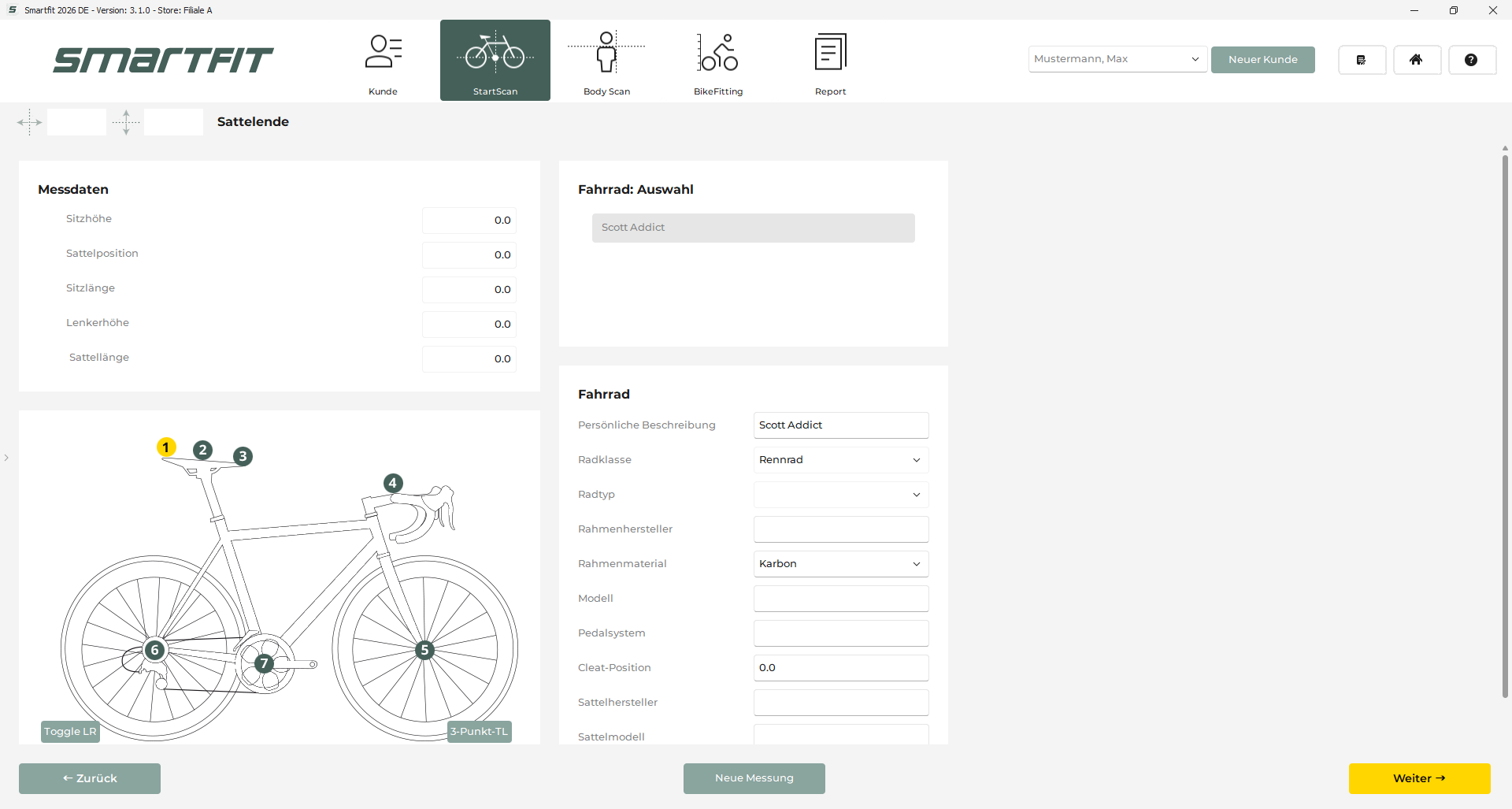

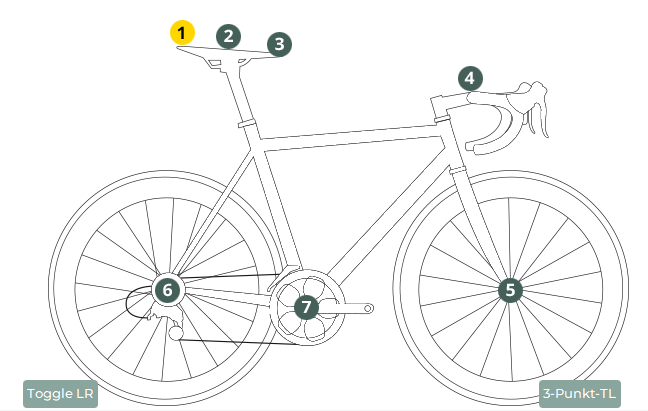

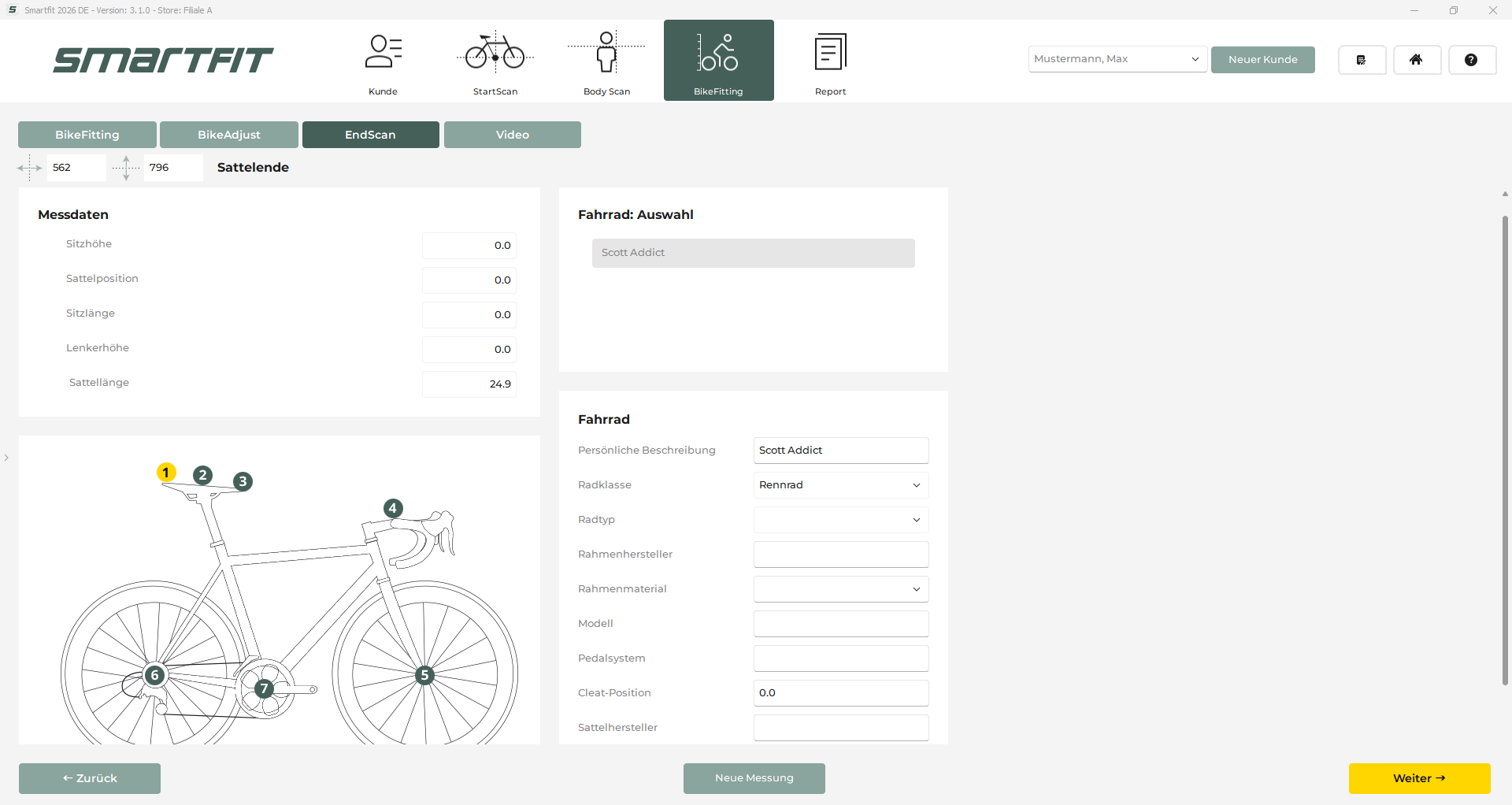

Beachte für den BikeScan die Anweisungen der Software. Miss immer den gelb eingefärbten Messpunkt in der angezeigten Übersicht. Drücke dazu den grünen Button am Laserarm. |
|
|

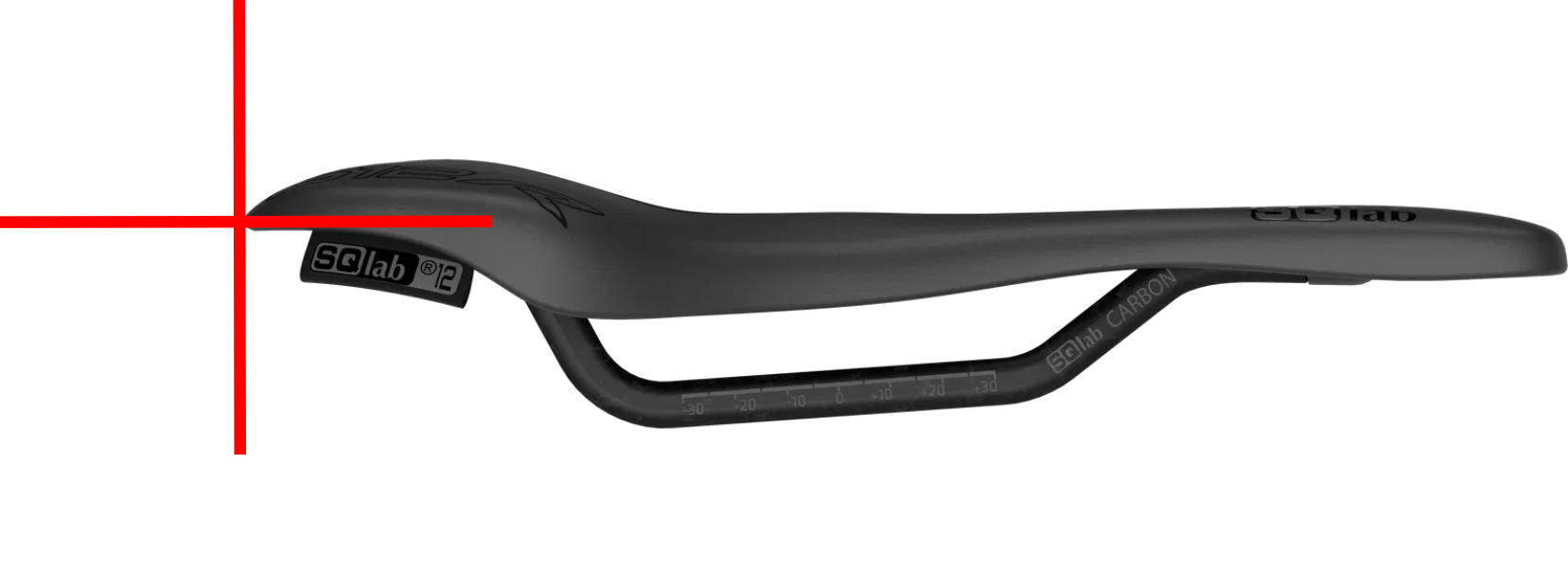

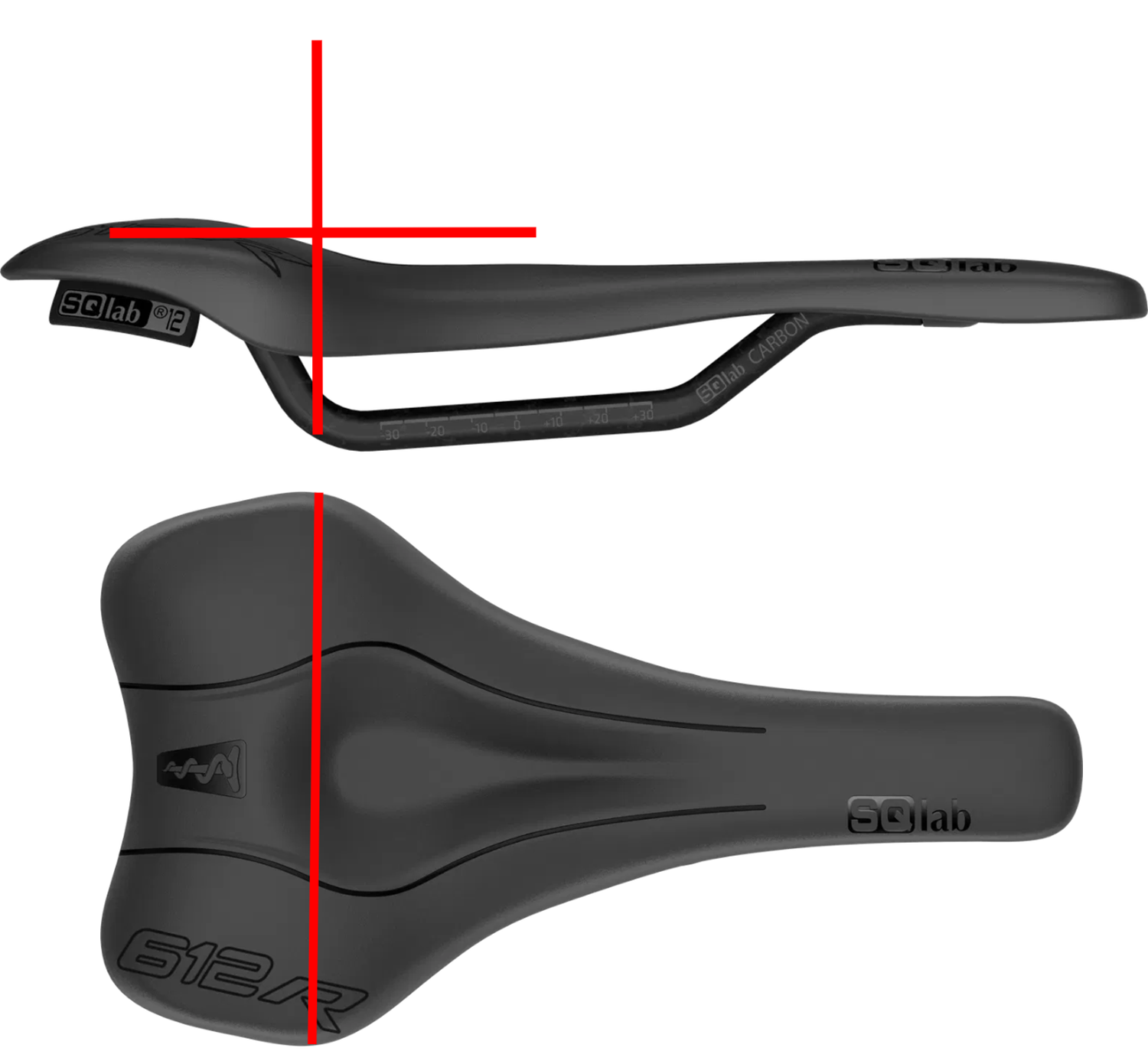

Der erste Messpunkt ist das Sattelende. Achte darauf, dass der vertikale Laser genau das Ende des Sattels markiert. Die Höhe des Sattels muss hier nicht berücksichtigt werden. |
|
|
Der zweite Messpunkt ist die Sattelhöhe. Miss die die Oberkante des Sattels an der Stelle, wo die Sitzbeinhöcker den Sattel berühren. Dies ist i.d.R. im Bereich der breitesten Stelle des Sattels. |
|
|

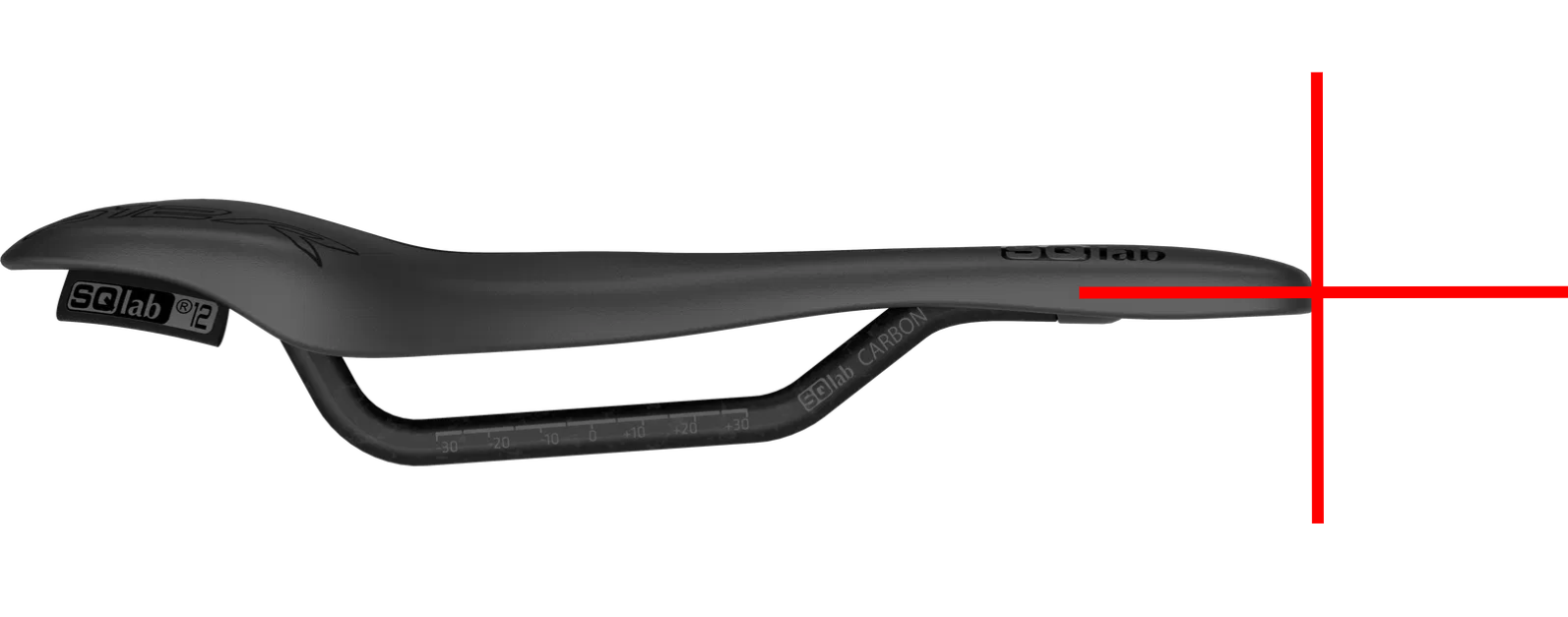

Als dritten Messpunkt miss die Sattelspitze. Auch hier ist die exakte Höhe des Laserkreuzes nicht relevant. Achte darauf, dass der vertikale Laserstrahl die Sattelspitze markiert |
|
|

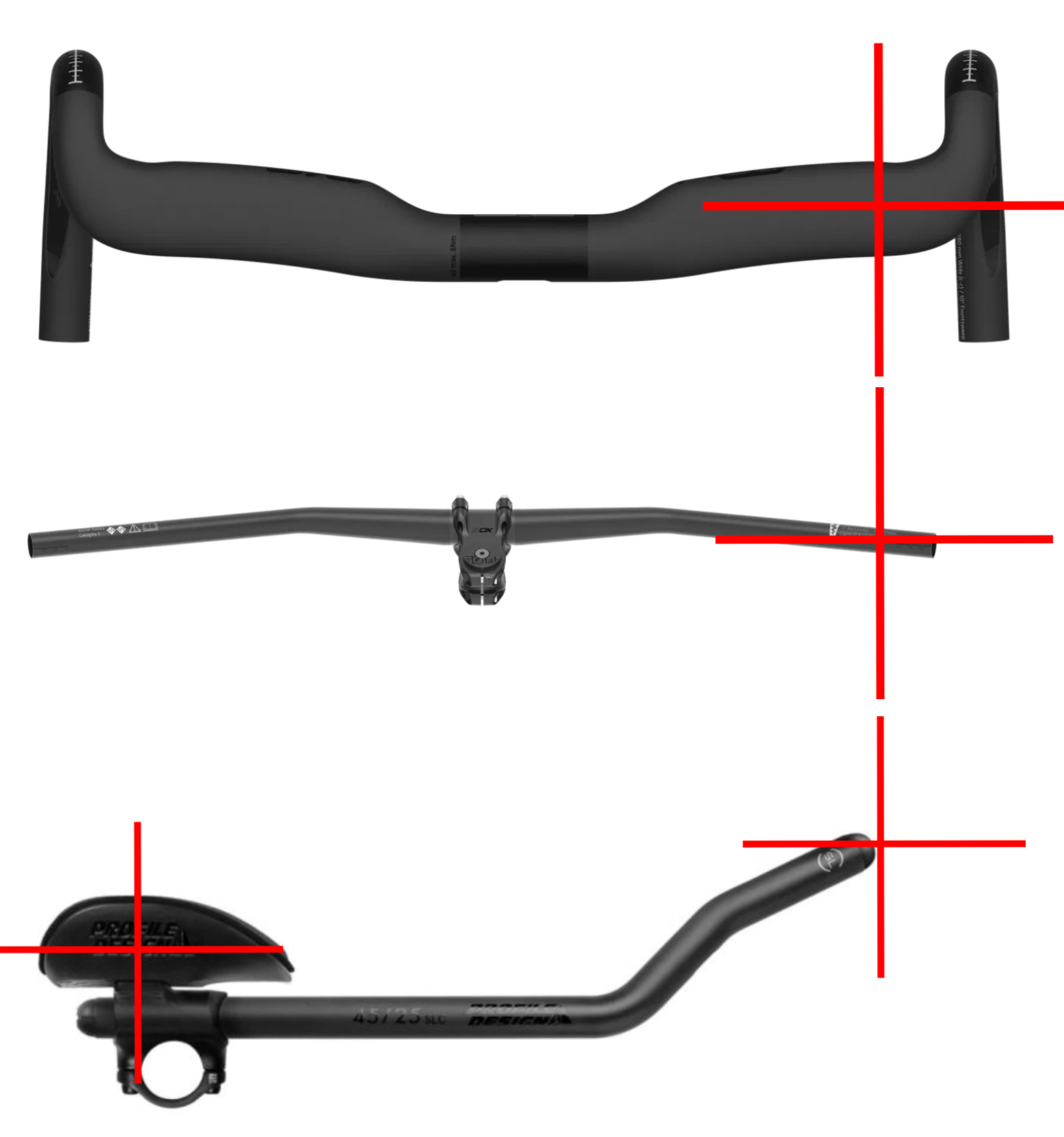

Der vierte Messpunkt ist der Lenker. Je nach Radtyp (Rennrad, Mountainbike, Triathlon) muss das Kreuz an die Oberkante des Lenkers bzw. Grifffläche gesetzt werden (siehe Bilder). |
|
|

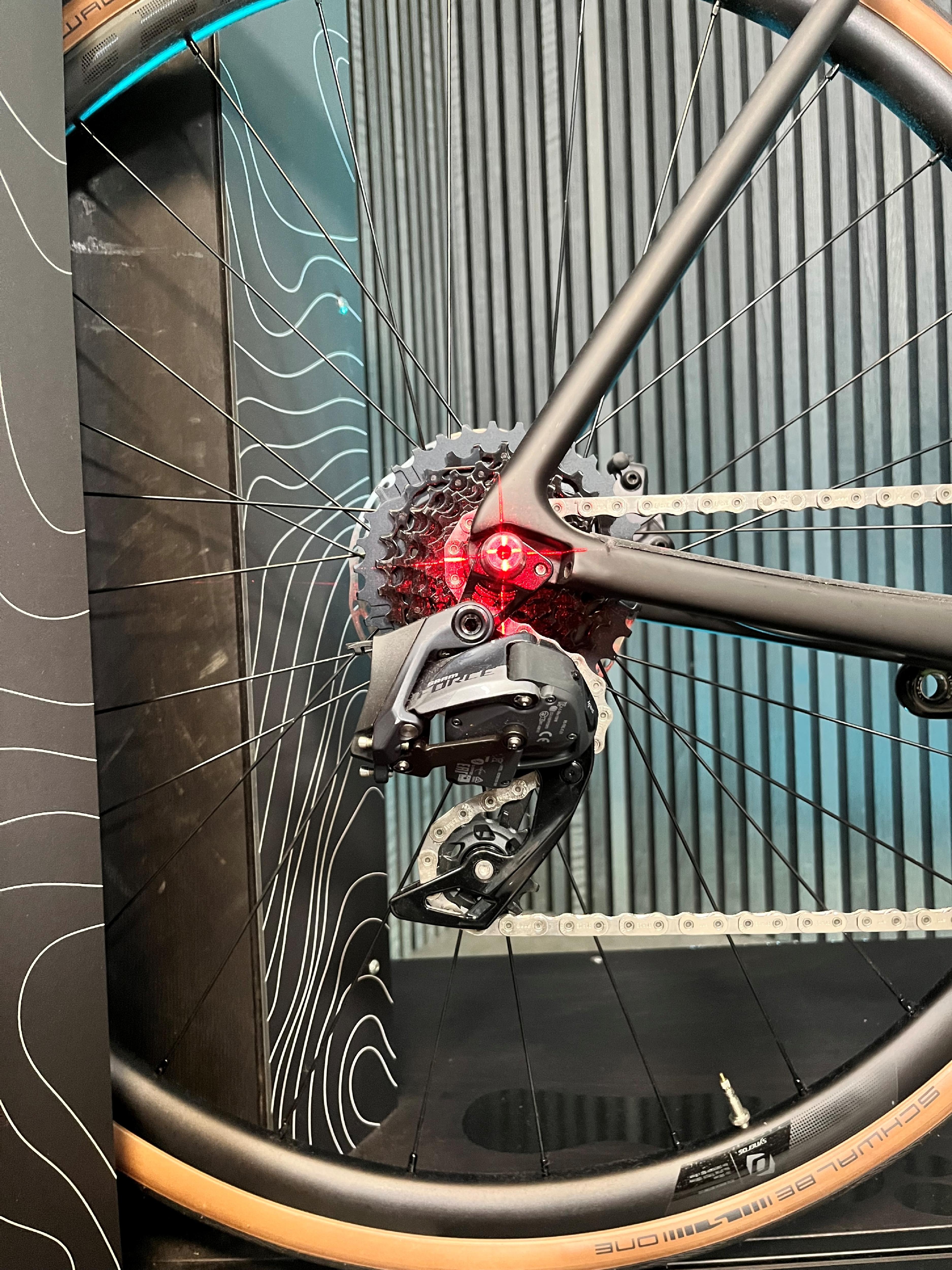

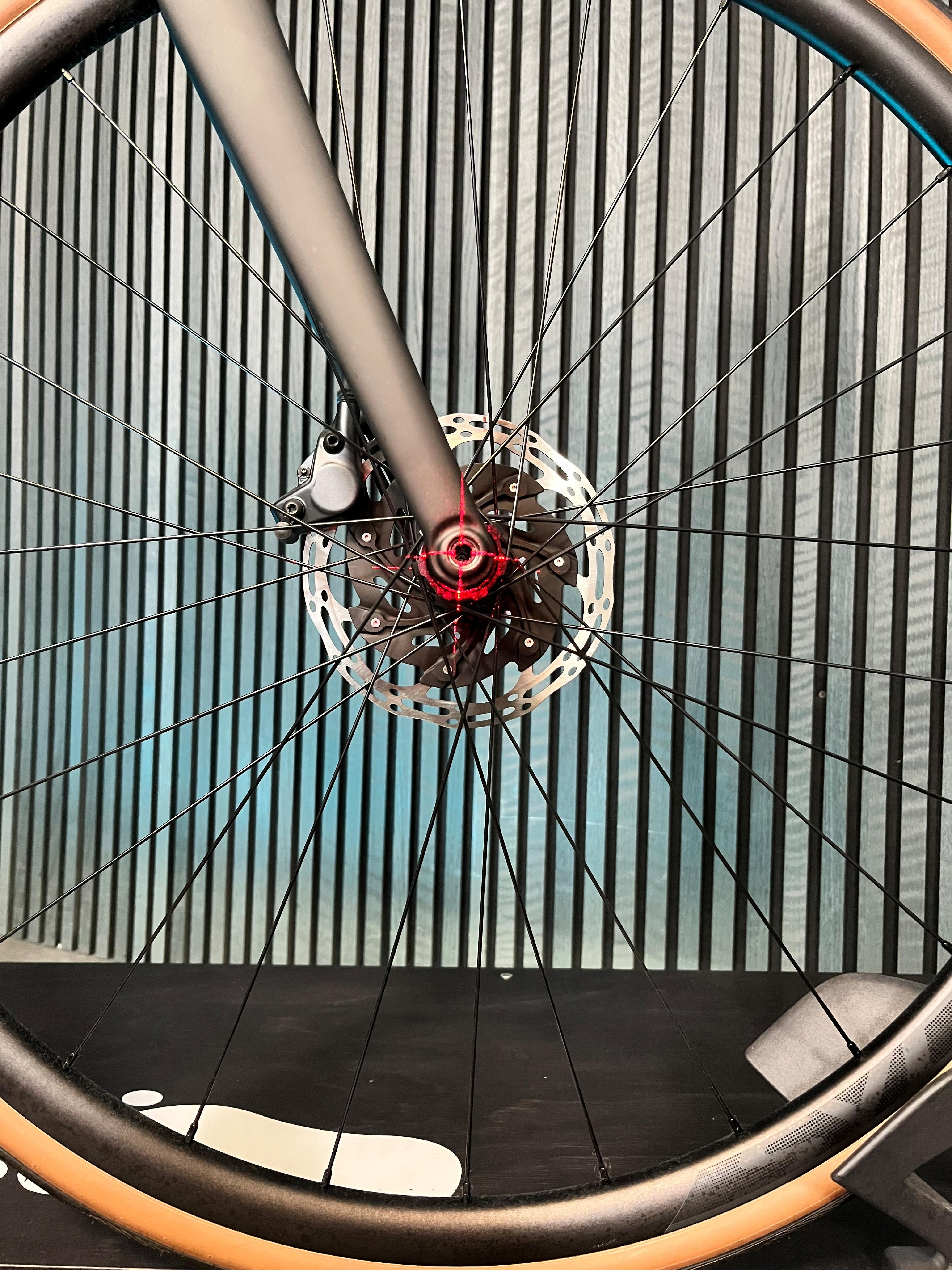

Als fünften Messpunkt miss die Vorderradnarbe. |
|
|
Der sechste Messpunkt ist die Hinterradnarbe. |
|
|

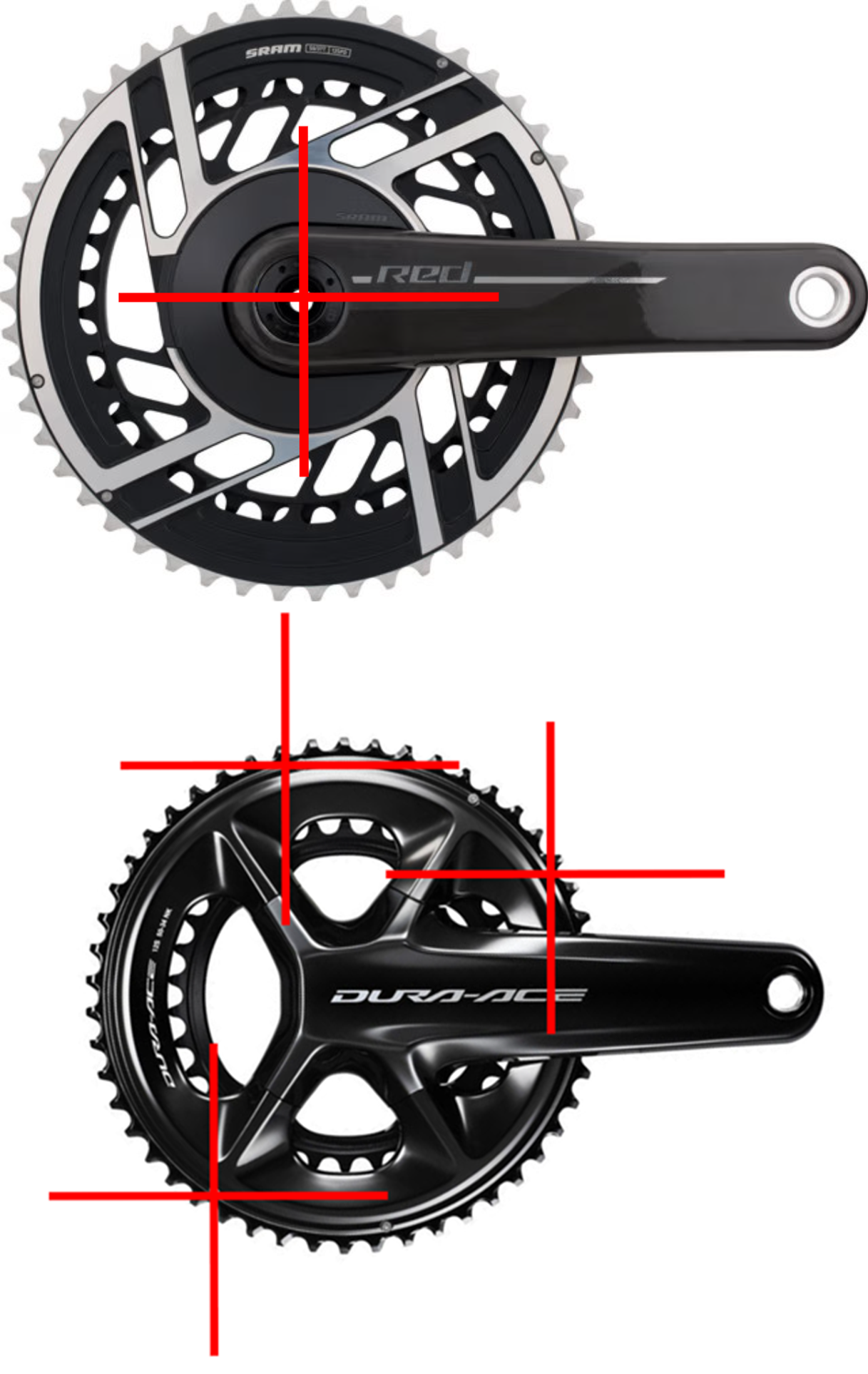

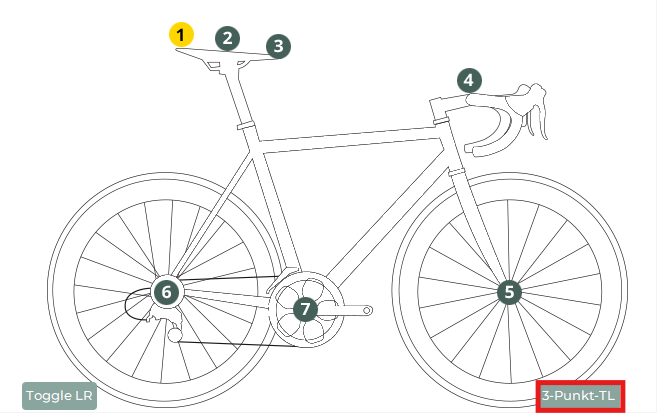

Als letzten Messpunkt wird die Tretlagermitte vermessen. Bei einer offenen Kurbel ist diese ganz einfach durch das Loch in der Kurbel zu erkennen. Für eine geschlossene Kurbel nutze die 3-Punkt-Messung mit Hilfe des Buttons 3-Punkt-TL. Dabei müssen drei Punkte an der Kurbel markiert werden. Diese Punkte haben alle den gleichen Abstand zur Tretlagermitte und liegen damit auf einem Kreis darum.
|
|
Übersicht

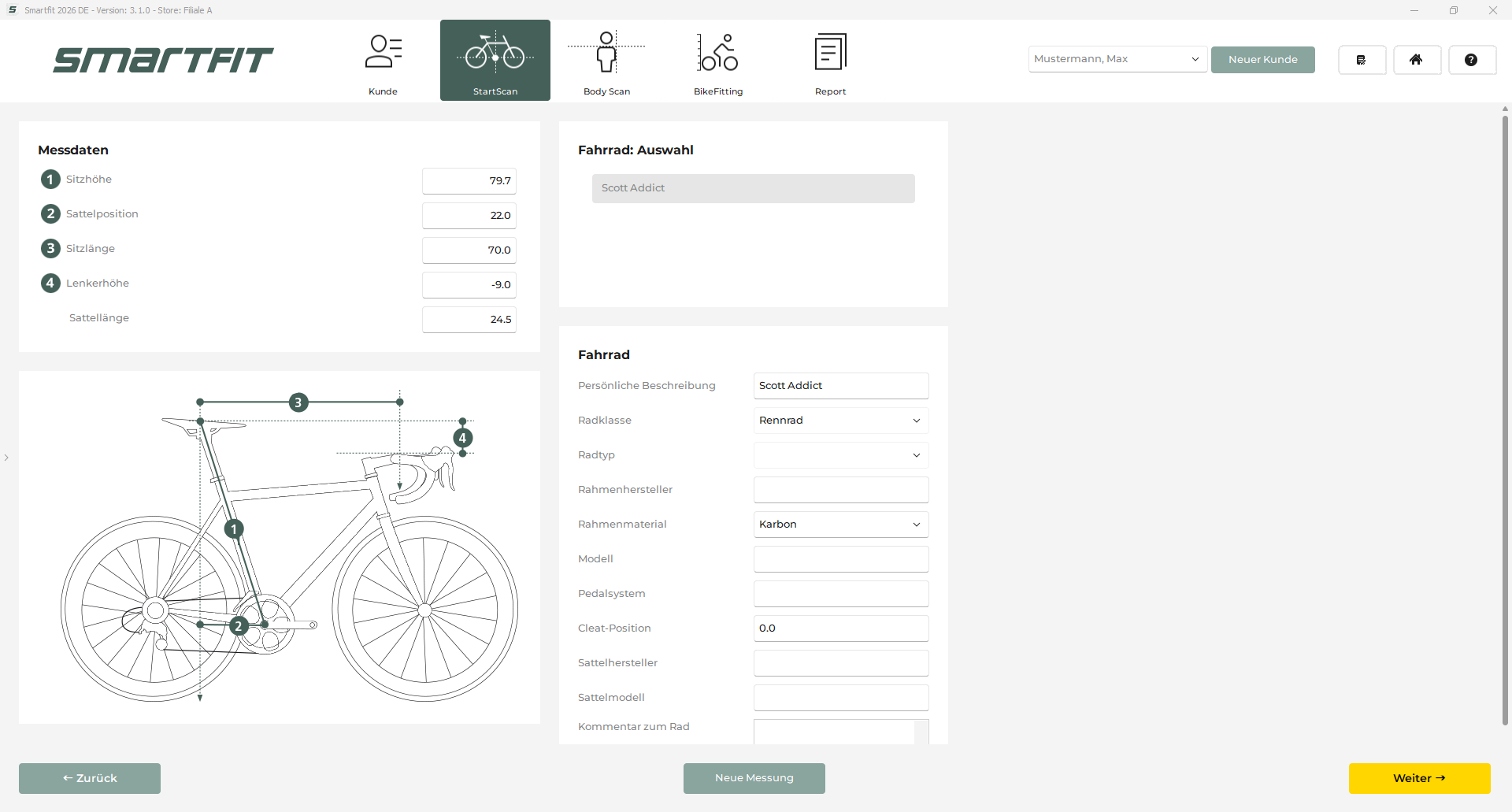

Sind alle Messpunkte abgescannt, werden die gemessen Abstände angezeigt. Diese Messwerte werden im System als "Eingangsmessung" abgespeichert, damit der Ausgangspunkt des Fittings dokumentiert bleibt.
