Q4/5 - Kalibrierung
Bevor du das System benutzen kannst, wirst du zur Kalibrierung aufgefordert. Diese wird benötigt, damit das System die korrekte Position des Laserschlittens im Raum erkennen kann.
System kalibrieren

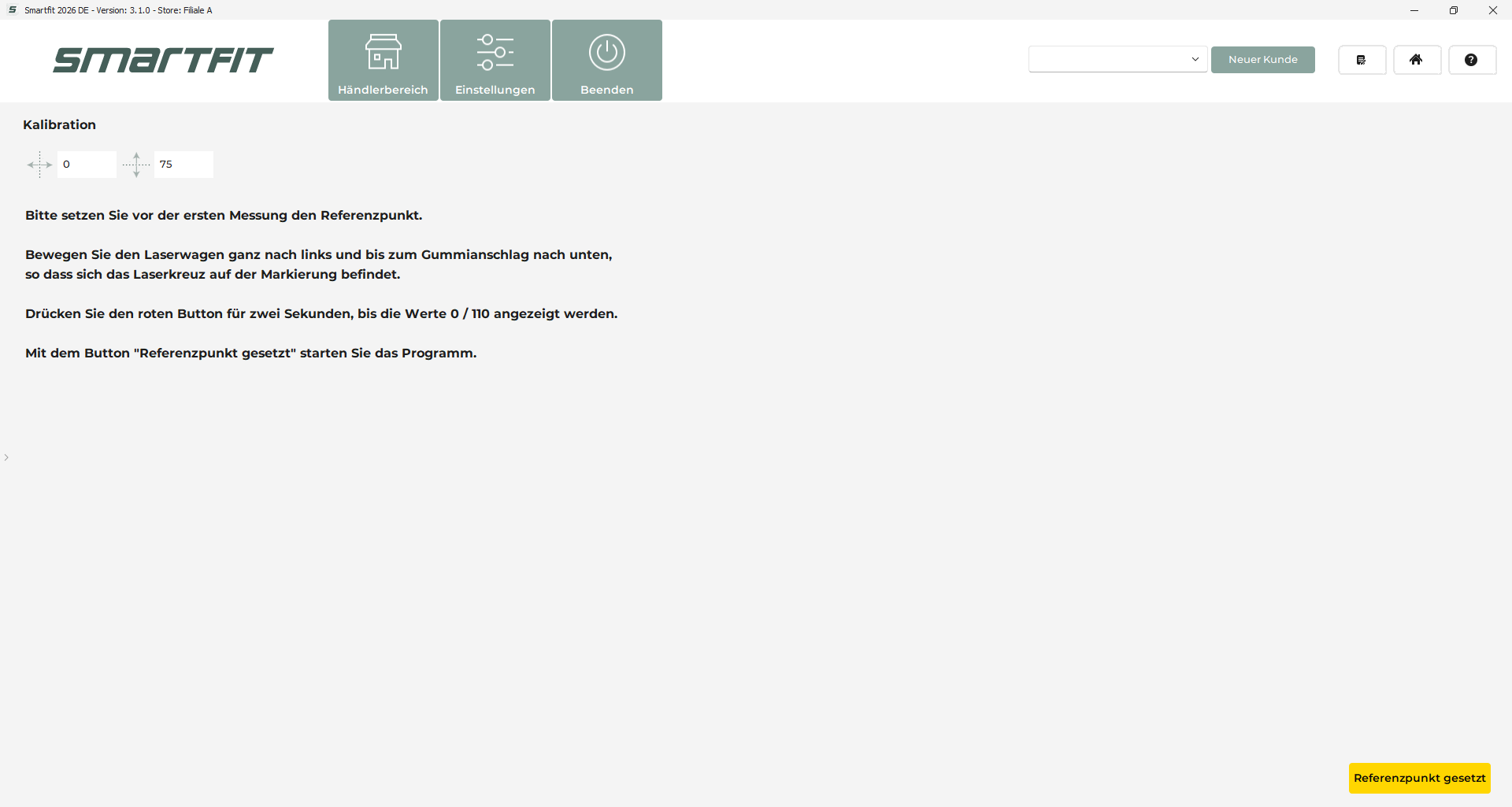

Kalibriere das System, indem du den Kreuzlaser auf den untersten linken Punkt bewegst und den roten Knopf am Laserarm dort für drei Sekunden gedrückt hälst. Die Kalibration bestätigst du mit dem Button Referenzpunkt gesetzt.
Vorsicht: Ein erneutes Drücken des roten Knopfes nach Beendigung dieses Schrittes setzt die Kalibration zurück und verfälscht alle folgende Messungen.
Offset
Je nach Offset des Systems befindet sich der Kalibrierungspunkt standardmäßig bei 0|0 oder 0|75. Das liegt daran, dass der Laser bei manchen Systemen nicht genau auf Bodenebene liegt, sondern 75mm darüber. Der Offset bestimmt daher, ob das System den Kalibrierungspunkt im Koordinatensystem im Nullpunkt oder an einer anderen anderen Stelle an der Y-Achse festlegt.
Ist der Offset falsch eingestellt, wird sich jeder gemessene Wert um diesen Wert verfälschen. Ist beim Offset z.B. 0|0 eingetragen, wenn der Laser in Wirklichkeit 75mm über der Platte liegt, werden Messwerte 75mm zu kurz ausfallen.
|

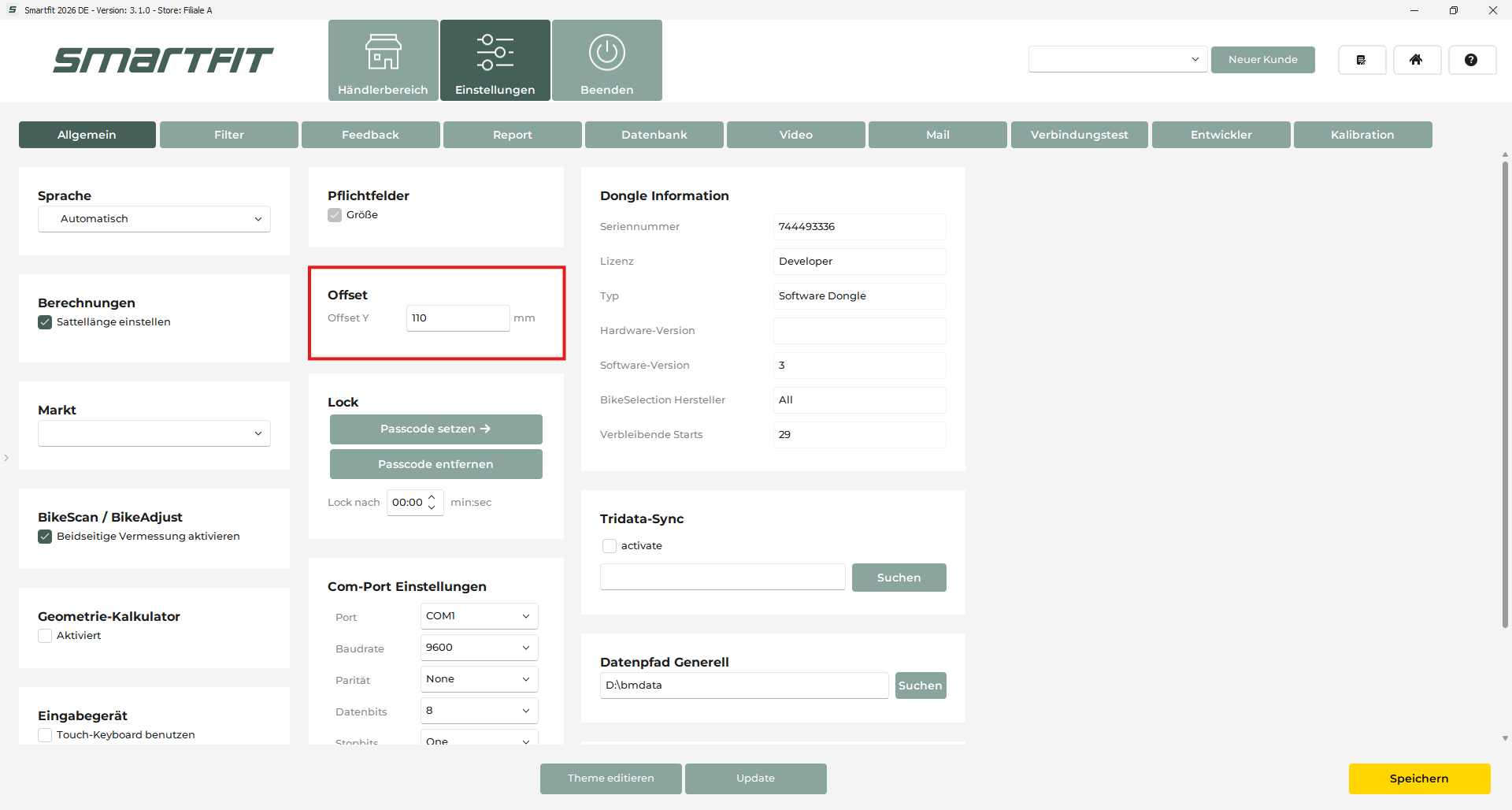

Offset einstellen Um deinen vertikalen Offset festzustellen, fahre den Laserschlitten in die Kalibrierungsposition links unten. Miss den Abstand des Lasers vom Boden der Plattform mit einem Maßstab oder Maßband. Prüfe, ob dieser Abstand mit dem vom System angegeben Y-Wert übereinstimmt. Den vom System angegebenen Abstand kannst du z.B. mit der Punktevermessung im Händlerbereich feststellen. Der tatsächliche Wert und der vom System angegebene Wert sollten übereinstimmen. Ist dies nicht der Fall, kannst du den Offset in den allgemeinen Einstellungen anpassen. Trage dafür die tatsächlich gemessene Höhe in Millimetern ein. |
|
|

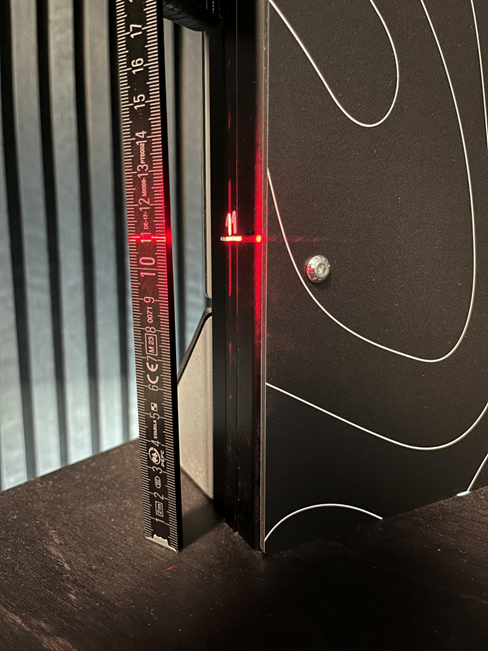

In diesem Beispiel befindet sich der Laser 110mm oberhalb der Plattform, daher ist der Offset als 0|110 eingetragen.
|
